こんな感じで動作チェックしてました．
ところで，この土日は，雨どいの手直しからスタート．
最近の集中的にスコールが発生すると，雨どいの合流地点からオーバーフローしてしまうところを分岐しただけ．（画像に収めるのを失念してました．）
日曜日のスコールだと問題なかったから，一応このまましばらく様子見ですわ．
その次が，Ｉ／Ｆの改造の終了でしたけど，土曜日の深夜完成！
日曜日の夕方は浦安へＱＳＹなので，ハードですけど，好きな事やってるからねぇ．
ただ，この季節は暑くて，部屋でハンダゴテ使うのが辛いから，進み具合が悪いわけ．
でも，Ｉ／Ｆを仕上げないと空へが出来ないから，プライオリティでしたね．
スミマセン，前フレが長過ぎたので，ここらから本題です．
何度も作っているので，誤配線は無かろうと思いながら仕上げてます．

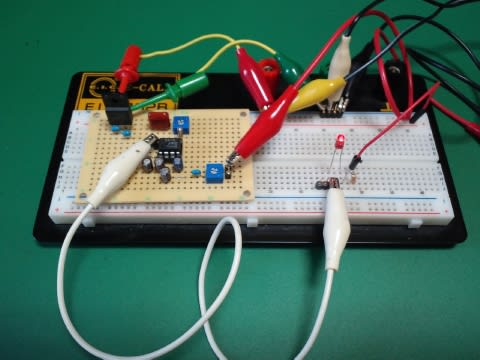

テストなので，信号はイヤホンジャックから取出してゆっくり周波数調整用のＶＲを回したのですが，ゼロインするところがなかったわけ．
アララ，配線ミスったか？ と見直していたら，アッ，ＧＮＤと信号側を間違って接続していました．
（最初，赤いクリップの接続がＧＮＤのピンヘッダだった．）

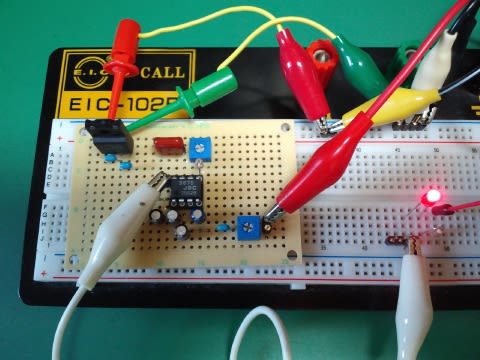

それを直して再び調整を始めたら，問題なくゼロインするとＬＥＤが光だした．
ブレッドボードは簡単に配線が作れるので，テストでは便利です．
ただ，万能ではないですけど，低周波系なら大丈夫でしょう．
これで，入力信号のゲインとゼロイン周波数を微調整するのですけど，それは組付けてからにします．
本当なら，ＳＰケースの中に収めたかったのですけど，色々とあって時間的に無理でした．
そんなわけで，ここらでタイムアウト，浦安へ戻ったわけ．
ケース加工で後回しにしていた，未完成の製作をそろそろ始めます．
